蓄电池在线监测管理系统
Battery Monitoring Management System

产品概述

轻松使用 >>

产品图示 >>

产品性能

网络化功能

产品参数 >>

安装视频

工作原理及监测方法

产品配置

产品画册/安装软件/用户手册

产品概述

全球蓄电池业界和UPS业界公认，具有直流内阻测试功能的电池在线监测系统是避开蓄电池维护测试盲区的工具，也是UPS可靠性的重要保障。

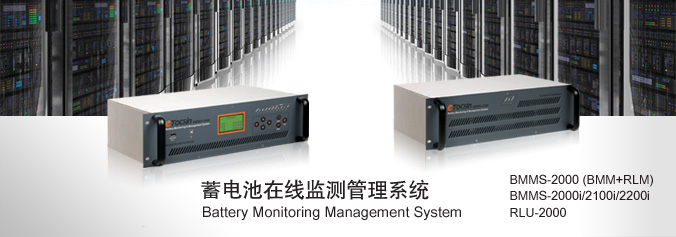

    BMMS-2000蓄电池监测系统是伊托eTocsin公司运用单次瞬间大电流法内阻测试专有技术以及其它技术的高级综合应用。它的独特之处是当蓄电池刚开始出现老化征兆时就提供早期预报。通过监测蓄电池内阻和其它参数，系统知晓每个电池单体在每一时刻的状况。因此，此系统不仅了解电池组当前的性能，还能预知未来的趋势。
    系统功能包括电池日常运行参数（浮充电压、电池组电压、环境温度、充放电电流等）的监测，电池性能参性（内阻、连接电阻）的监测以及容量测试（选配负载箱），是一套性能全面的蓄电池运行监测系统。

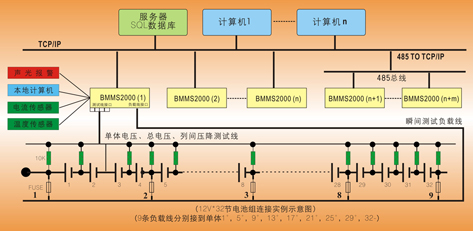

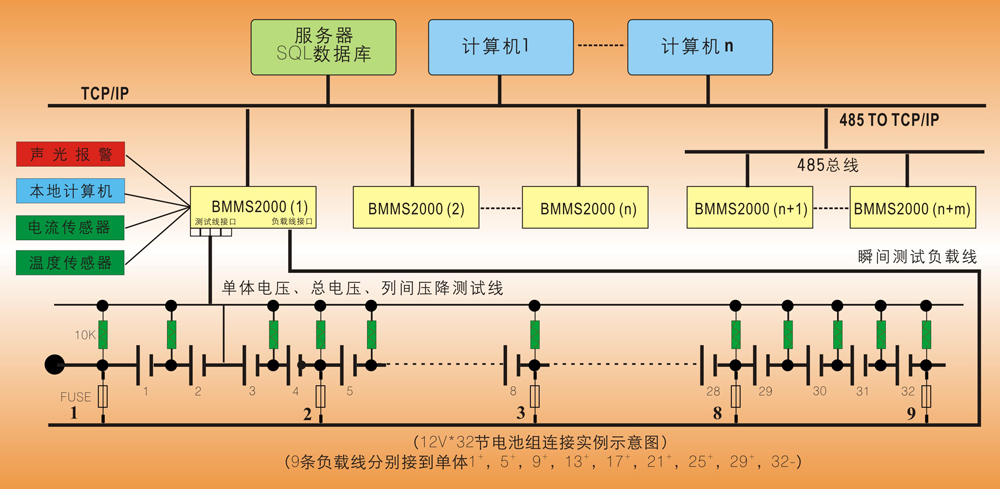

    BMMS-2000/2200由BMM(电池监控模块)、RLM(内阻负载模块)、电流传感器、温度传感器、计算机 TCP/IP 网络或RS485总线、SQL 数据库及监测软件等组成。
    每个 BMMS-2000/BMM最多可监控 8 组并联电池，电池总数不超过256节的电池；并可监测32个电池组连接电阻。
    每个BMMS-2200/BMM最多可监控8组并联电池，电池总数不超过256节的电池；并可监测255个电池间的连接电阻。
    每个RLM最多可连接4组电池。
    BMMS-2000i/2200i是伊托新出品的一体化模块，包含BMM和RLM。针对2组110V电池或4组48V电池而设计。
    BMMS-2000/2000i能测32个长连接电阻；BMMS-2200/2200i能测所有电池连接电阻。

产品性能

1、定时单次瞬间大电流放电法测内阻和连接电阻；
2、优良的网络接入，标准的TPC/IP、USB和RS485接口；
3、19”标准铝合金机箱，便于安装，抗酸耐用；
4、强大的网络化监测软件，可靠的趋势、性能工具；
5、监测电池组电压、单体电压、充放电电流及环境温度；
6、标准Modbus协议或IEC61850协议，提供良好的扩展性和二次开发环境；
7、配备简约风格的现场数据浏览，通过LCD和键盘查阅数据；
8、从低层的硬件接线到高层的软件设计，提供多层保护，保证系统万无一失。

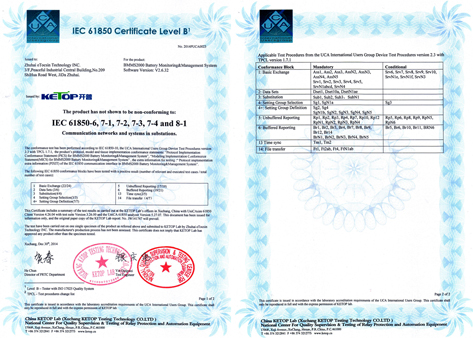

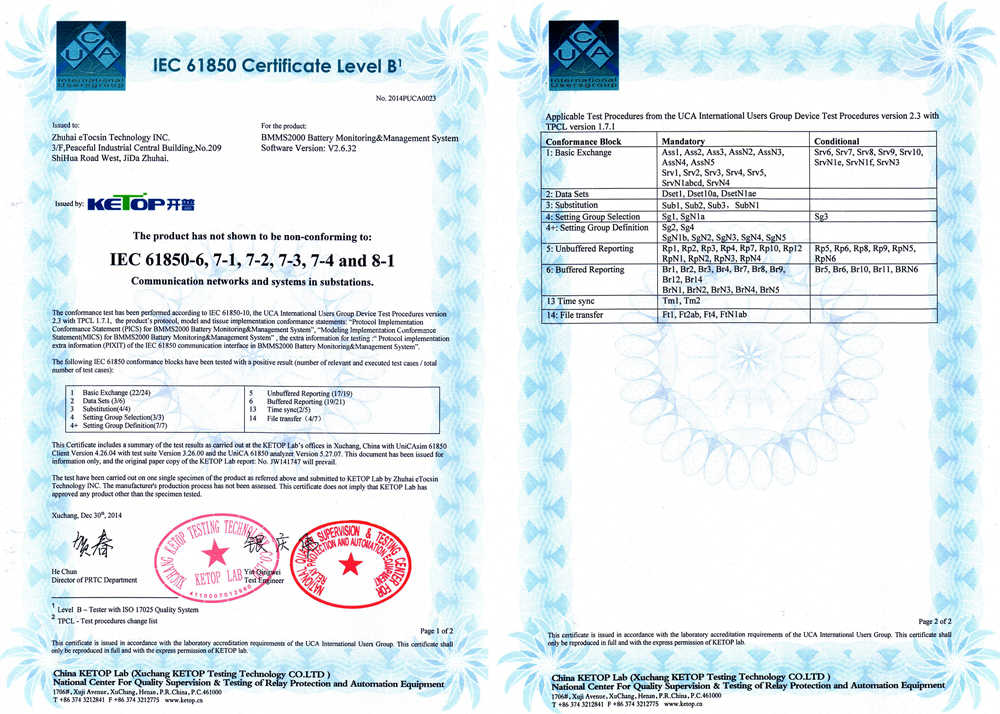

9、获得开普实验室认证的《IEC 61850 certificate level B1》证书。

1、监测蓄电池的所有参数，如电池组电压、充/放电电流、单体电压、环境温度；
2、采用单次大电流放电法测试电池内阻和连接器电阻；
3、对电池性能参数内阻，从设备到系统，每节都有单独的报警阈值，实行单节个别化管理，吻合阀控电池的离散特性；
4、定期自动测试蓄电池的内阻及电池间连接器的电阻，存储数据，并做进一步的电池性能趋势分析和容量估算；
5、自动监测放电时的电压和电流，并存储所有数据，用于分析时的正常或快速回放；DLU，RLU，SLU接口，提供标准容量测试功能；
6、如果任何参数超过用户设定的报警阈值或发生放电，都会触发报警继电器；监测计算机通过多种方式通知责任人；
7、从低层的硬件接线到高层的软件设计，提供多层保护，保证系统万无一失；

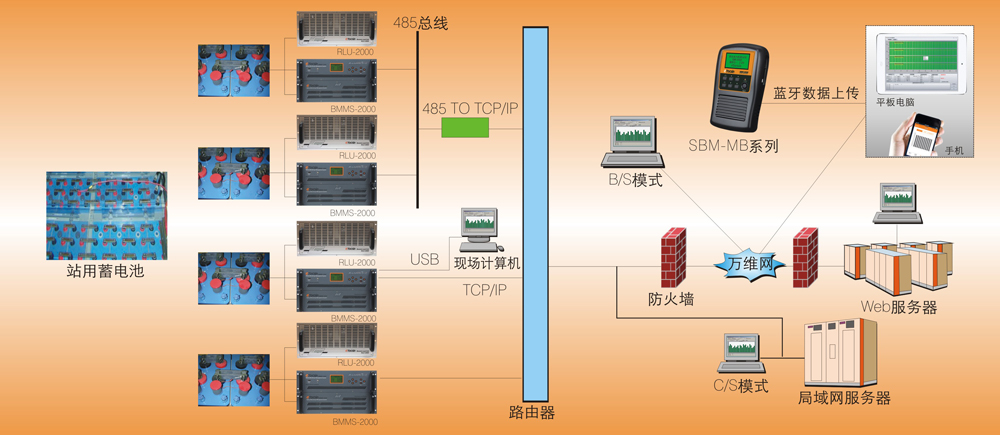

8、具有优良的网络接入功能，采用标准的TCP/IP 接口；
9、标准U盘插口，数据存贮无限扩展；
10、采用标准的Modbus 协议及IEC61850协议，提供良好的扩展性和二次开发环境；
11、现场USB接口及局部工业网RS485接口；
12、配备简约风格的现场数据浏览，通过LCD和键盘查阅数据；
13、基于Microsoft SQL数据库的网络化BMMS软件可管理无限数量的电池站点，并有强大、可靠的分析功能。软件有BS、CS版及BS/CS兼容版。

BMMS-2000的工作原理

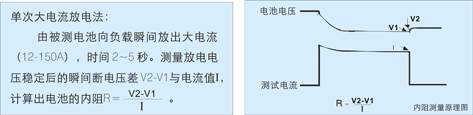

为了准确地测量蓄电池的内阻，单次大电流放电法采用大电流瞬时放电。因为蓄电池的内阻很小，在几十微欧至几百微欧之间（12V电池的较大，但也只有几毫欧），所以放电电流需要达到20A以上，才能准确地测量内阻。BMMS的控制电路顺序接通用来控制每节电池向内置负载瞬间放电的继电器。每节电池的瞬间放电电流为12～150A（取决于电池的电压和安时数），放电时间约为2～ 5秒。BMMS的数据采集电路监测此放电过程，并记录放电电压稳定后的瞬间断电压差，以及放电电流。然后，计算出准确的电池内阻值(

)
    内阻测试标准及验证：阀控铅酸蓄电池内阻的测量由《GB/T-19638.2-2005-固定型阀控密封式铅酸蓄电池试验标准》、《IEC60869-2固定型阀控密封式铅酸蓄电池试验标准》详细规定了其测量标准。我们如何判断上述用于这些动态测量值计算的内阻值是精确的呢？那就是按上述标准规定的方法验证。美国最大的电源公司C&D公司及伊托公司都使用了标准规定的二次放电测试法验证了上述测试的内阻值的正确性。伊托eTocsin公司也是IEC二次放电法短路电流和内阻测试设备BTS的制造商。

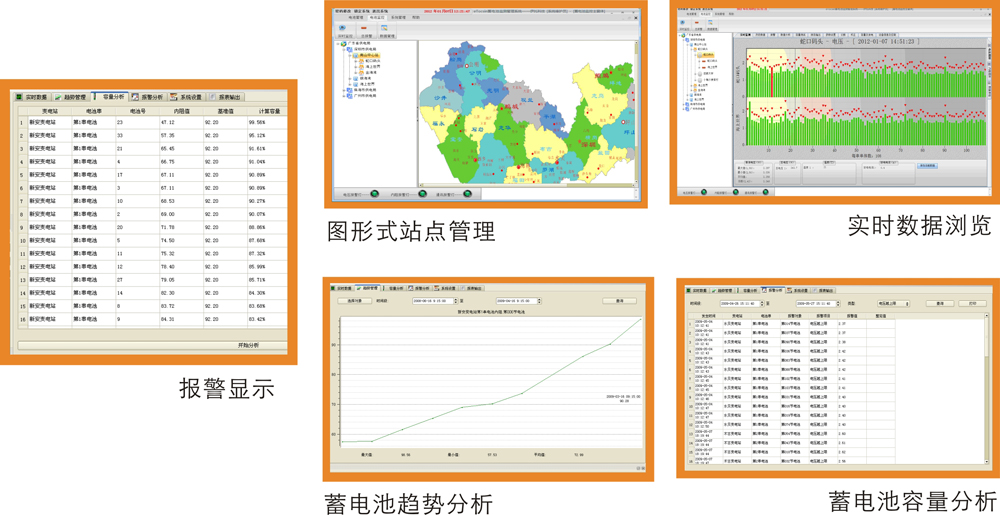

    BMMS既可以定期测试电池内阻（由用户设置测试周期，例如每15天测一次），也可以随时进行测试。每次测试同时测得每节电池的内阻和电池组列间连接条的电阻。BMMS还全程（24小时×365天）在线监测电池组的所有运行参数，包括总电压、总电流、单体电压、环境温度。BMMS软件采用柱图、表格和曲线形式直观地显示监测的数据，并对异常的数据发出报警。BMMS软件还分析电池内阻的变化趋势，精确估算电池容量，预测电池的寿命，筛选出开始老化的电池，从而确保电池组安全、可靠地运行，并延长电池组的使用寿命。

电池监测的三种方法
    蓄电池在线监测管理是针对测量电池的运行参数和检测电池本身的状况而设计的；电池监测主要有以下三种方法：1、整组监测，2、单电池电压监测，3、全面监测。
1、整组监测：整组电池监测功能一般设计在整流电源内（例如：一些高端的 UPS 的电池管理系统）。它测量电池组的电压、电流和温度，进行充电和放电管理。它的特点是根据环境温度变化来调整电池组的浮充电压（温度补偿）；电池放电时，当电池组电压低于某下限值时报警。但，整组电池监测很难发现单电池的缓慢变化，包括单电池的老化和因电池一致性问题而带来的累积效应。以一组48V电池组为例，如果只有1节电池在变坏，其电压变化会被其它23节电池“淹没”。而且，电池组电压与电池组容量（放电能力）无关。因此，整组监测既无法得知电池和电池组的容量，也无法筛选出已经开始老化的电池。
2、单电池电压监测：在浮充状态下，单电池电压监测设备只能发现极个别性能很差，浮充电压异常的电池,例如电压大于2.45V或小于2.1V的电池。然而，电池的浮充电压与容量没有关系。即，老化电池的容量大幅下降，但其浮充电压往往正常。这样，监测设备不会发出警报。只有当放电时才能发现老化电池的电压变化异常。但一般为时已晚。实践证明：单电池电压监测的预警性和前瞻性较差，无法准确测定电池内阻和容量，及时找出老化电池。
3、全面监测：以伊托eTocsin公司为代表的电池监测设备厂商在近十年推出了监测电池内阻及其它所有参数的全面监测技术。它彻底改变了电池监测的面貌。即，从单纯监测电池电压变成精确测试电池内部参数（内阻）和电池组的所有参数。
    在技术上，在线测试内阻难度很大。各厂家的技术和设备各有特点，而且测试内阻的准确度和抗干扰能力差别也很大。因此，内阻测试技术就成了全面监测设备的核心技术，其精度直接影响整个设备的质量。
